    术语解释
    Terms
    术语解释,Terms,温度保险丝,热熔断体,三元温度保险丝RY系列,三元温度保险丝RH系列,三元温度保险丝RH-3系列,UL认证,VDE认证,TUV认证,上海馨源电子有限公司,宁波馨源,专业生产温度保险丝35年
  •

    术语解释
    Terms

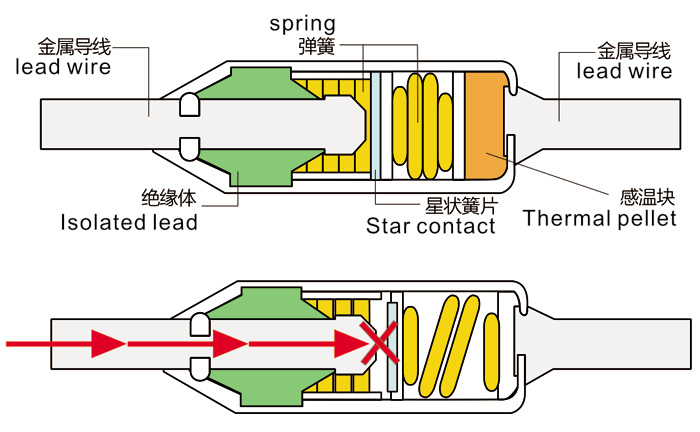

    RY系列热熔断体由星状簧片、弹簧、感温块构成。工作原理:热熔断体启动之前电流从左侧引线流向星状簧片通过金属外壳向右侧引线流动。在外部温度达到预定温度时可熔体融化,压缩弹簧变松。即弹簧膨胀,星状簧片与左侧引线分离,与左侧引线间电流被切断。

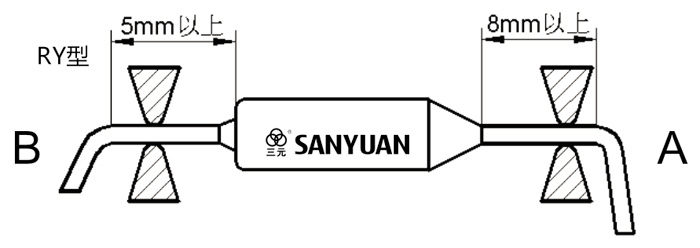

    安装时注意勿使环氧树脂短路,例如:使环氧树脂处A引脚与保险丝外壳相接触等,否则电流将通过短路体流过,不能切断电路。有机物感温型热熔断体外壳本体带电,安装时注意勿使热熔断体外壳与其它安装金属部件相接触,表面需要做绝缘防护处理。环氧树脂封装端的引出线若需折弯使用,请在距离环氧树脂部位8mm以外进行,以免损坏绝缘,另一端的引出线的折弯,在距离外壳5mm以外进行。折弯时,请先固定引出线(环氧树脂部位不能施加作用力)然后进行折弯作业。

    施加在引线上的轴向力(拉力或推力),不可超过国际标准IEC60691规定的试验"拉力"或"推力",对于RY系列热熔断体,最大试验拉力为16N,最大试验推力为4N,前期必须进行样品测试验证,以确保在生产过程中不会产生超过最大试验"拉力"或"推力"于引线上。另外固定热熔断体时不要施加过大的压力于壳体、封口树脂或引线上(如拉引热熔断体,夹持过度或捆扎过紧),这样会引起热熔断体损伤、破坏环氧树脂的密封性能或造成应力集中在引脚上等非正常现象。不可扭转热熔断体(例如:引线相对壳体旋转)。引线在安装时不可补损伤、打缺口、锐利角度弯曲、烧灼。封口树脂及外壳不可被损伤、烧灼或过热。

    RY系列热熔断体的本体与A引线采用表面镀银处理,由于不正当的防护,产品会因硫化等原因引起表面变色。此时表面的标志将验证于识别,焊接压接特性也将受到影响。建议在保存运输时请勿直接放置在纸箱、皮箱等易产生含硫磺气体的特质附件。需要储放在纸箱中长期保存时,应对热熔断体进行密封包装,不能直接暴露在空气中。

    避免在水、有机溶液等液体或高湿度结露的条件下使用,不可在二氧化碳、氢氧化物等腐蚀性气体的环境中使用。

    热熔断体按标准规定方法测试,改变其导电状态的温度。按基于IEC60691安全标准规定,热熔断体必须在上述温度+0/-10℃ 范围内动作。(日本电气用品管理法规定公差范围为+/-7℃ 范围内动作)。

    热熔断体在硅油池每分钟0.5-1℃ 速率升温,检测电流小于10mA条件下测得的熔断温度,它是温度保险丝的实际动作温度。

    热熔断体在通过额定电流时,能保持168小时而不会改变其导电状态的最高温度。

    热熔断体能承受10分钟而不会发生重新接触接通现象的最高温度。

    热熔断体能承受的最大电流。

    热熔断体最高工作电压。
